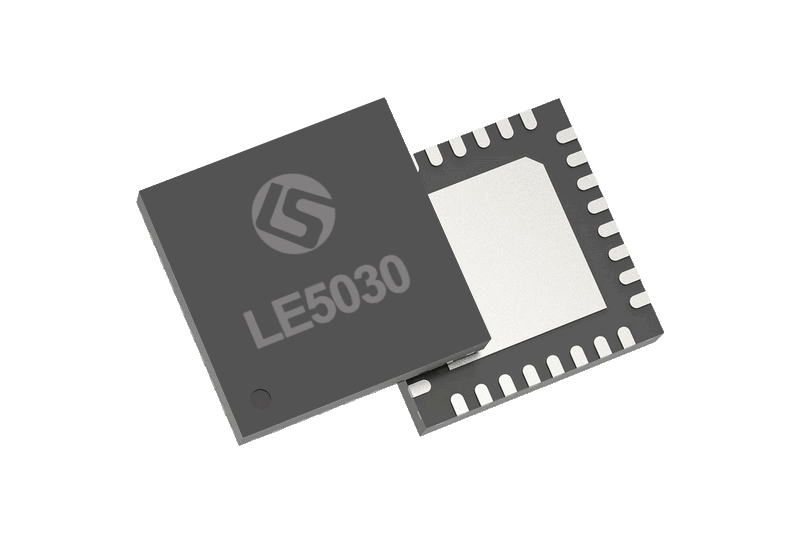

LE5030系列主要特性
LE5030系列产品是高性能的低功耗BLE SoC，支持蓝牙5.1/5.0全协议栈，，支持SIG mesh和私有mesh，且支持14路TK功能，具有灵敏度高、抗干扰能力强，防水防尘、高可靠性等优点，可广泛替代传统机械式按钮。主要应用于家电、消费电子、工控等领域的按键检测。
- 工控级BLE SoC，支持BLE 5.1/5.0 全协议栈；
- 内置高速存储器FLASH 512kB ，64kB SRAM；
- 全系列支持TK功能，最高支持14通道TK;
- TK扫描超低功耗：2.7uA@500ms；
- 射频传导抗扰度测试：10V动态CS；
- 包含32-bit MCU内核，时钟频率可调，最高可达64MHz；
- RF射频性能指标：
- 最高-105dBm的RX灵敏度
- 最大+13dBm的TX功率
- 具备117dBm链路增益，确保良好的信号覆盖范围
- 超低功耗设计，在SRAM和RTC运行下，待机电流低至1.1μA；
- 支持L2CAP、GAP、GATT、SMP及SIG组织定义的各类Profile；
- 集成丰富外设，包括互补PWM输出、电容式触摸接口、高精度ADC、AES/DES/ECC安全单元、高速串口等；
应用
- 通用蓝牙产品
- 家电领域
- 消费电子
- 可穿戴应用
- 智能手表
- 智能家居
- 工业控制
- 电脑周边

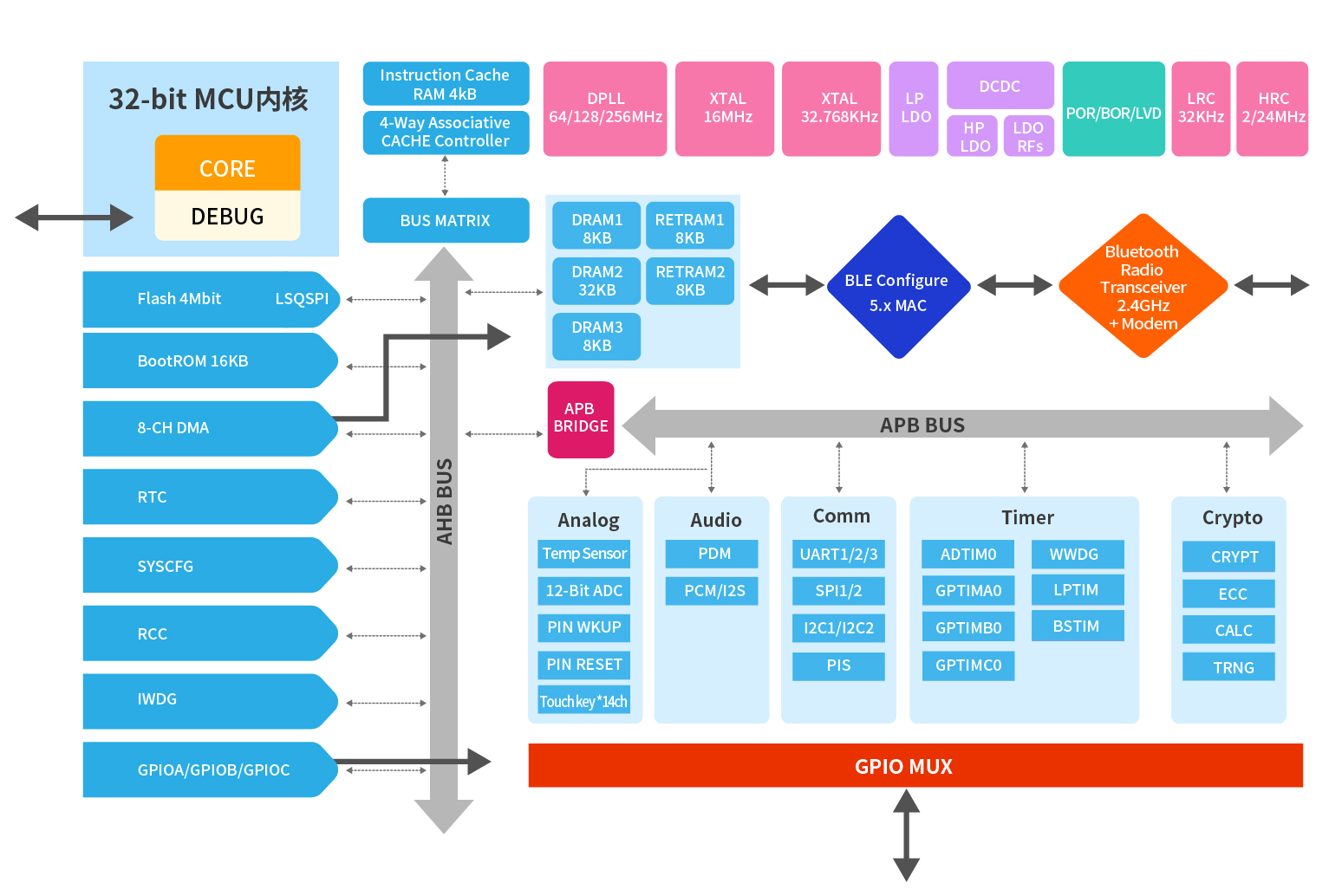

芯片架构
技术参数
蓝牙BLE5.0 / BLE5.1
- 支持125Kbps/500Kbps/1Mbps/2Mbps
-
接收灵敏度：-99.7dBm @1Mbps
-97dBm @2Mbps
-105dBm @125kbps - 发送功率：+13dBm（最大）
- 链路增益：117dB @125kbps（最大）
- 支持Single-ended antenna Output
电源、复位
- 主电源域(VDD33)
- 工作电压范围: 1.8V ≤ VDD33 ≤ 3.6V
- POR,BOR,LVD
系统外设
- DMA：支持8个多路复用通道
- 看门狗定时器：IWDG和WWDG
- 外设互联PIS
- 系统节拍定时器
MCU内核
- 32位CPU内核
- 最高频率可达64MHz
- 最大64kB SRAM存储
- 最大512kB Flash存储
- 支持双线调试协议
定时器
- 1个高级16位定时器（ADTIM），支持4组PWM，其中3组支持死区互补
- 1个通用32位定时器A（GPTIMA），支持4路PWM
- 1个通用16位定时器B（GPTIMB），支持4路PWM
- 1个通用16位定时器C（GPTIMC），支持2组PWM，其中1组支持死区互补
- 1个基本定时器（BSTIM）
- 1个低功耗定时器（LPTIM）
通用IO
- 最大支持20个通用IO
蓝牙MESH
- 支持Bluetooth SIG Mesh
- 支持私有MESH
系统功耗
- RX模式：4.5mA @3.3V
- tX模式：4.3mA @3.3V 0dBm
- 深度睡眠模式： 1.1uA（GPIO唤醒+RTC唤醒）
- ShutDown模式：700nA（GPIO唤醒）
通信接口
- 2个I2C接口（支持总线仲裁）
- 2个SPI接口
- 3个UART（可支持ISO7816，LIN，IrDA等）
时钟
- 外部高速晶体振荡器: 16MHz
- 内部高速RC振荡器: 24MHz
- 外部低速晶体振荡器: 32.768K
- 内部低速RC振荡器: 32.768KHz
模数转换ADC
- 12位高精度SAR ADC
- 最大支持9路外部通道
-
支持3路内部通道
- 内置温度传感器
- 1/8,1/4,1/2,3/8 VDD
- 内部1.4V参考
音频接口
- 2路PDM接口，支持数字MIC
- 1路I2S接口
产品选型表
展示所有参数
| 型号 | 封装 | 协议 | FLASH | RAM | IO | 工作温度 | 工作电压 | 最高主频 | 包装 | 最小包数量 |
|---|---|---|---|---|---|---|---|---|---|---|
| LE5030BI | QFN48 | BLE5.0 | 512KB | 64K | 20 | -40~85°C | 1.8~3.6V | 64Mhz | 卷带 | 2500 |
