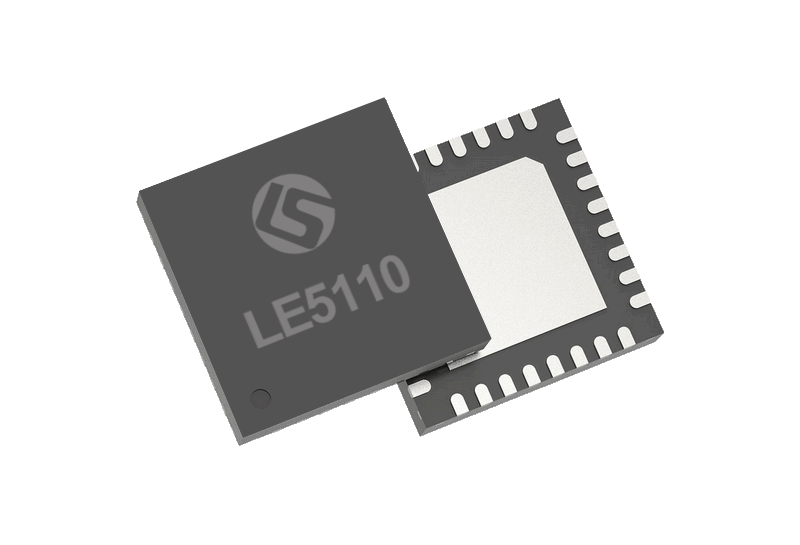

LE5110系列主要特性
LE5110系列产品是高性能的工业级低功耗BLE SoC，支持蓝牙5.1全协议栈，优秀的静电放电（ESD） 抗扰度性能，HBMM≥8KV;，可以广泛应用于工业控制、物品追踪、高精度室内定位等场景。
- 工业级BLE SoC，支持BLE 5.1 全协议栈；
- 内置高速存储器FLASH512kB ，64kB SRAM；
- 优秀的静电放电（ ESD） 抗扰度性能，HBM≥8KV;
- 包含32-bit MCU内核，时钟频率可调，最高可达64MHz；
- RF射频性能指标；
- 最高-105dBm的RX灵敏度
- 最大+13dBm的TX功率
- 具备117dBm链路增益，确保良好的信号覆盖范围
- 超低功耗设计，在SRAM和RTC运行下，待机电流低至1.1μA；
- 支持L2CAP、GAP、GATT、SMP及SIG组织定义的各类Profile；
- 集成丰富外设，包括互补PWM输出、电容式触摸接口、高精度ADC、AES/DES/ECC安全单元、高速串口等；
应用
- 通用蓝牙产品
- 室内导航
- 物品追踪
- 可穿戴应用
- 智能手表
- 智能家居
- 智能出行
- 电脑周边

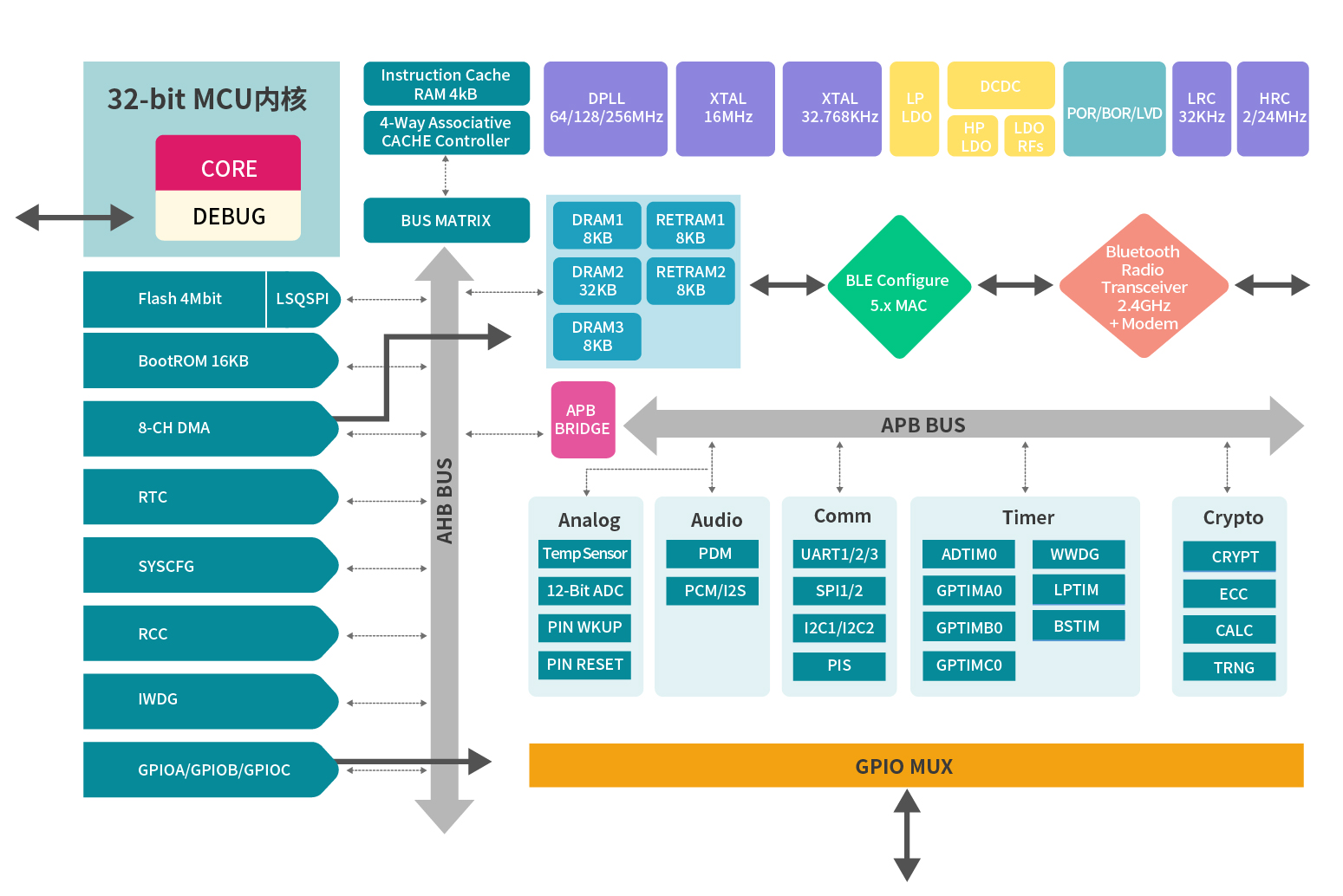

芯片架构
技术参数
BLE RF Transceiver
- 2.4GHz RF transceiver for BLE 5.1;
- 125K/500K/1M/2M bps data rate;
- -105dBm RX sensitivity @BLE 125Kbps;
- Programmable TX power up to +13dBm;
- Single-ended antenna output;
BLE Protocol
- BLE 5.1 with AoA / AoD feature;
- SIG BLE MESH / Proprietary BLE MESH;
Low Power
- Active-Mode RX: 4.5mA @3.3V;
- Active-Mode TX: 4.3mA @3.3V 0dBm;
- Standby: 1.1µA (RTC running and RAM retention);
- Shutdown: 700nA (Wake up on GPIO events);
Microcontroller
- Up to 64MHz clock speed;
- 512kB Flash;
- 64kB SRAM;
Peripherals
- Configurable GPIOs;
- 4 timers (with 1 advanced timer);
- Complementary pwm output;
- IWDT / WWDT;
- Real timer counter (RTC);
- I2C / SPI / UART;
- 8 channel 12bit ADC;
- 12 channel DMA;
- Integrated temperature sensor;
- On-chip DC-DC, LDO, POR, PDR;
- AES/DES, ECC, TRNG;
产品选型表
展示所有参数
| 型号 | 封装 | 协议 | FLASH | RAM | IO | 工作温度 | 工作电压 | 最高主频 | 包装 | 最小包数量 |
|---|---|---|---|---|---|---|---|---|---|---|
| LE5110AI | QFN32 | BLE5.1 | 512KB | 64K | 21 | -40~85°C | 1.8~3.6V | 64Mhz | 卷带 | 5000 |
| LE5110BI | QFN48 | BLE5.1 | 512KB | 64K | 34 | -40~85°C | 1.8~3.6V | 64Mhz | 卷带 | 2500 |
